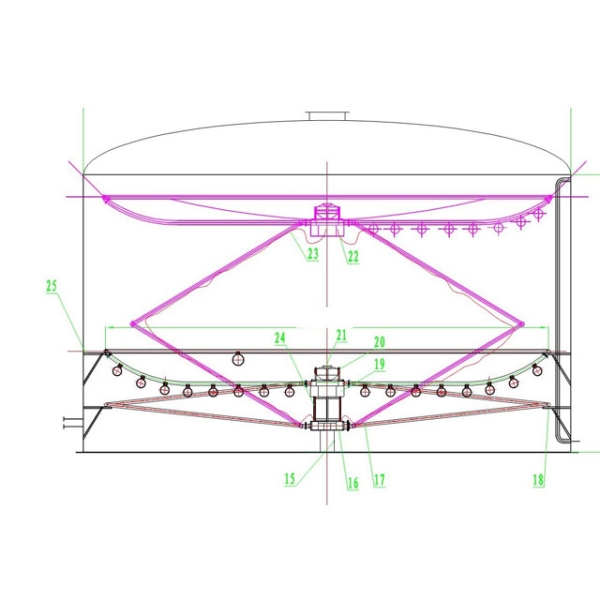

浮動環流收油器是實現環流分離的主要設備之一,該設備安裝於汙水容器內,起到浮動布水、集油、排油的作用。

其主要構件有:進水管,浮升機構,布水係統,導向機構,集油器、排油管等。該設備無需機械動力,無旋轉機構,無易損部件。

浮動工作的特點使得容器的調節功能得到充分發揮,液麵布水使得原先入流方式的雜亂運動變為有序運動,創造了油水分離的有利條件。

浮動環流分離技術的特點

1、一物多用,化難為易。

利用生產工藝中必不可少的收集、儲存、調節設施實現油水分離,這是一種綜合利用的辦法。以石化企業汙水處理廠為例,規範要求有 16-24小時容 量的調節時間,因而,調節罐的大容量,大水麵,遠遠大於標準的沉澱池、隔油池,油水分離條件是優越的,這是一種化難為易的辦法。

2、液麵進水。

油水混合液直接進入容器液麵層,並均勻分布於液麵,使比重較輕的成 分直接浮於水麵。獲得最小浮升距離,提高分離效率。同時,容器的出水在下部 , 整個水深 即為一隔離帶,確保出水質量。

3、浮動水位。

收集、儲存、調節設施的特點是進水量變化大,出水要求相對穩定。因此,浮動環流除油技術維持浮動水位操作,保持調節容量,保證調節功能。

4、完善的調節功能。

一般調節設施的作用,除了調節水量外,還需要調節水質。這要通過攪拌或分段配水來實現。環流除油技術利用出水循環實現均質操作和環流流態控製。因此,調節、均（jun1）質和除油溶為一體,從而免除重複設置,節約投資及場地。

浮動環流分離技術的應用

1、收油

利用該技術研製的浮動環流收油器可以從浮動水麵中收取溢油、積油。

例如:從汙水池、坑、塘以及河流、海洋等收撿汙染油品及其他液體漂浮物;從含油汙水 調節罐、儲罐收取積油。

2、“一罐清除油設施”

浮動環流收油器與調節罐、均質罐相結合組成“一罐清”除油設施。該設施利用罐體 下部不動容積作為均（jun1）質容積,利用外部提升泵或循環泵調節流量,實現均質,控製環流流態及出水質量。在出水質量欠佳時可以循環除油,直至合格為止。該設施可以間斷運行,如用於油罐區,隻在油品裝卸或降雨時才有大量汙水進入,可以在裝滿罐後,啟動水泵運行收油器,待出水合格、積油排完時停止水泵,清水繼續排出。利用“一罐清”除油設 施,可以達到隔油處理效果。3、“一罐淨”除油設施

浮動環流收油器與調節罐、化學藥劑設備、溶氣設備等相結合組成“一罐淨”除油設 施。該設施采用出水回流溶氣工藝,利用外部循環泵實現射流溶氣、調節流量、控製環流 流態及出水質量。溶氣吸收油粒,直接上浮在液體表麵,在環流作用下,濃集於中心區, 經集油器排出。出水含油量可通過調節回流量、排放量、加藥量等手段控製,零活可靠。利用“一罐淨”除油設施,出水油含量可以達到氣浮處理效果。

浮動環流除油技術的幾大優點

1、可靠!有五條理由:

(1)保持原有儲罐的調節和均質功能;

(2)理想的油水分離條件,利用了調節設施的巨大容量,最大限度地保證了工藝條件:水力狀態、流動速度、停留時間,遠遠優於正常設計的隔油池,沉澱池。

(3)巨大的調節容量可以抗拒水力及負荷衝擊。無論其衝擊大小,浮動水位允許調節罐最大限度地攔蓄水量,保證穩定出流,化解衝擊;

(4)獨特的水力結構,使得超常含油負荷液流總是浮於水麵,與出口隔離,不幹擾出水質量,而其他溶解性負荷如COD等則與整個罐容均混,保證均質作用,使下道工序免受 衝擊。

(5)設施簡單、牢固,無電源,無轉動部件,安全可靠。

2、效果好!

(1)油水分離效果好,一罐清出水含油量≤80mg/L,一罐淨出水含油量≤30mg/L;

(2)收油效果好,液麵積油在環流向心力作用下穩定緩慢的向中心收油器匯集、排出,收油無死角,解決大液麵積油收集問題;

(3)任意水位,全程收油;

(4)守油含水量可控製,一般低於 50%。

3、省錢!

利用汙水係統中必不可少的容器,直接用做除油處理,省去了隔油池、氣浮池,一頂 四(調節、均質,隔油,氣浮),當然花錢少;

4、節能!

(1)無壓力要求,利用容器自然進水在也麵形成環流,無額外能耗。它不同於水力旋 流工藝,後者需要較高壓力,一般在0.4Mpa以上;

(2)無額外水頭損失,進水水頭始終與液麵平衡,特別適合調節罐正常低液位運行工 況; 功能一體化,縮短流程,減少級間提升、分配,水力損失少了。必然節能。

5、少占地!

省去了隔油池、氣浮池,當然少占地。特別注意:隔油池、氣浮池本身占地還是小樹木,考慮到安裝、檢修及防火安全間距,其占地一般為汙水處理廠的四分之一到三分之 一。

6、管理簡單!

功能多但設施簡單,免維護,長周運行。

7、操作環境好!

以罐代池,“一罐清”、“一罐淨”,改善視覺環境,減少油氣汙染。

浮動環流收油器的運行管理

浮動環流收油器是在含油汙水調節容器內安裝的除油設備,按正常操作運行好調節容器,收油器即可正常工作。

在正常進水的水力作用下,液麵即可形成環流,分離出的浮油在水力作用下向中心匯集,經集油器濃縮後排出。

1、常開運行

大多數情況下,調節設施是連續進水、連續出水。進水流量是波動的,出水流量是穩定的,進水大於出水時水位升高,進水小於出水時水位降低。

浮動環流收油器始終維持水麵布水,環流分離,中心集油狀態。保持排油管和分離排水管常開,即可連續排出積油。

2、間歇收油

在進水含油量低,罐內積油量少的情況下,可采用間斷收油運行方式。收油時打開排 油管和分離排水管閥門,無油時關閉。

3、水位控製

為了保證調節、均質作用,為了保證油水分離效果,調節容器應有最低設計水位,該 水位以下是調節罐的不動容積一均質容積。因此,出水管設計應有自動停止排出水的措 施,在水位達到最低水位時自動停止排水。
